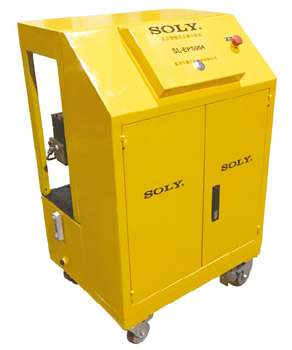

智能同步頂升控制系統，同步頂升控制系統，PLC同步控制系統， 產品圖片及特點
一、工作原理
脈寬型同步控制系統是將液壓頂升系統、工業計算機PLC控制技術、位移監控與橋梁結構分析和施工技術進行集成，并在集成系統上進行的成套技術開發。其核心技術液壓泵站利用開關閥來控制流最.依命調節開關閥的開關頗率.來改變流量.達到使油泵的編出的流一可調的目的，配以電腦控制系統和檢測反饋系統，組成壓力和位移閉環控制.就可以精確控制各千斤頂在升降時同步和稱量過程中負載均衡。
二、系統特點

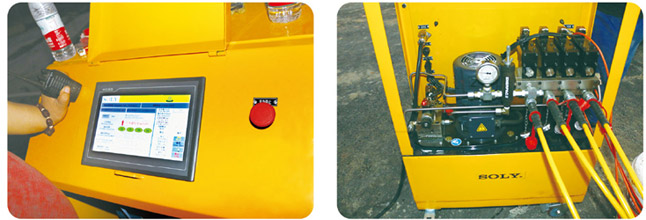

采用高感應觸摸屏，智能同步，傻瓜式操作、多重保護功能、故障報警保護、解錯復位，實現了高速置零，平穩頂升的功能
完全計算機控制，頂升過程無需人工干涉，系統自動檢測頂升狀態并能根據頂升情況給出;
同步控制精度可以達到0.05mm，同步頂升和同步下降完全可控，
每個控制點油路相對獨立，系統壓力可以單獨調節互不干涉
系統主要部件均選用知名國際品牌，密封件全部采用進口密封，
適用性比較廣泛，可配套使用單作用千斤頂或者雙作用千斤頂
系統使用方便，液壓管路與液壓千斤頂以及液壓泵組連接全部采用快插式接頭
配有高精度位移傳感器和壓力傳感器，對系統工況進行實時監控和反饋;
三、典型配置及技術參數
| 同步點數 | 型號 | 額定壓力 | 額定流量 | 油箱容積 | 電源參數 （380V，50Hz） |
適用油缸 | 外形尺寸 |
| Mpa | L/min | L | |||||
| 2 | SL-EPS002 | 70 | 0.75 | 40 | 1.1kw | 單/雙作用 | 800*760*900 |
| 4 | SL-EPS004 | 70 | 1.13 | 100 | 1.5kw | 單/雙作用 | 800*760*900 |
| 8 | SL-EPS008 | 70 | 2*1.13 | 2*100 | 2*1.5kw | 單/雙作用 | 2*800*760*900 |
| 16 | SL-EPS016 | 70 | 4*1.13 | 4*100 | 4*1.5kw | 單/雙作用 | 2*800*760*900 |
| 24 | SL-EPS024 | 70 | 6*1.13 | 6*100 | 6*1.5kw | 單/雙作用 | 2*800*760*900 |
| 32 | SL-EPS032 | 70 | 8*1.13 | 8*100 | 8*1.5kw | 單/雙作用 | 2*800*760*900 |
| 48 | SL-EPS048 | 70 | 12*1.13 | 12*100 | 12*1.5kw | 單/雙作用 | 2*800*760*900 |
| 64 | SL-EPS064 | 70 | 16*1.13 | 16*100 | 16*1.5kw | 單/雙作用 | 2*800*760*900 |
四、操作步驟
1、確保正確使用液壓千斤頂，千斤頂?shù)恼_使用可參考千斤頂使用注意事項，正確安裝位移傳感器
2、連接液壓管路和傳感器線路，連接電源線
3、安裝完管路后，開機后手動模式下檢查管路以及傳感器線路是否正確
4、同步頂升操作前，先將模式轉成手動上升模式，然后執行切合按鈕后，千斤頂開始頂升，當實際壓力達到切合壓力值時，千斤頂自動停止頂升。切合壓力的設定值為:最佳設定值為實際載荷的30%左右。
5、貼合結束后，先設定目標位移量，按下上升按鈕這時千斤頂就自動上升，上升到設定的目標值時自動停止動作。

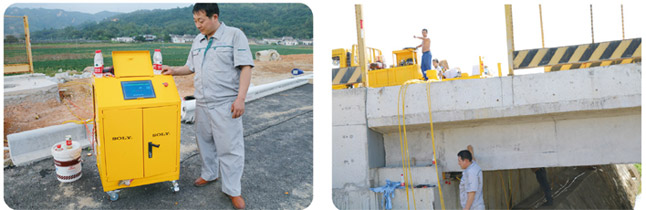

五、工程案例
