雙級式液壓螺栓拉伸器-風力發電專業螺栓拉伸器

時間：2018-07-18 來源：點擊量： 25

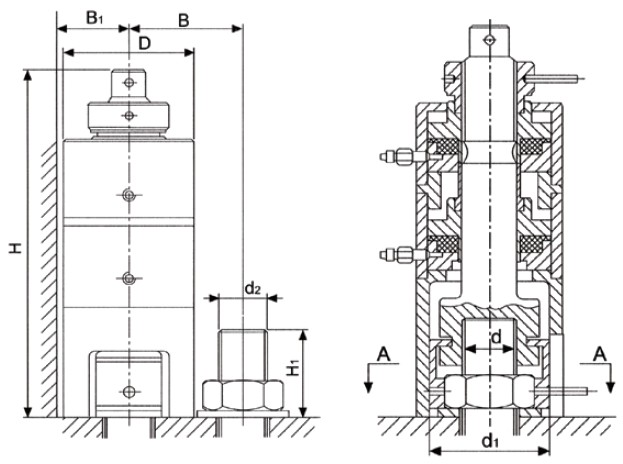

HTS螺栓拉伸器空間尺寸圖

伸力范圍： 200~5830 kN；
適用螺栓： M20~M150；
最大工作壓力：150MPa；
►油壓回位，超行程保護；
►頻繁使用無泄漏，使用壽命長，降低維護費用；
►專用性強，一種規格油缸可配多種規格螺栓拉伸頭；
►根據用戶工況環境不同可訂制多級式螺栓拉伸器；
►最大工作壓力有兩種或兩種以上選擇；
►具有超行程保護，可根據用戶要求定制行程長短；

以下參數僅共參考：

型號	螺紋規格 d (mm)	D (mm)	H (mm)	H1 min (mm)	B1 min (mm)	B min (mm)	d1 (mm)	a (mm)	a (°)	活塞面積 (cm²)	活塞行程 (mm)	油缸壓力 max (MPa)	拉伸力 max (KN)
SLS1	M20×2.5 M20×2.5 M24×3 M27×3	68	225	20 22 24 27	38	38+d1/2	53	10	60°	37	6	85	272
SLS2	M24×3.5 M27×3.5 M30×3.5 M33×3.5	80	242	24 27 30 33	44	44+d1/2	66	10	60°	48	6	85	384
SLS3	M27×4 M30×4 M33×4 M36×4 M39×4	97	285	27 30 33 36 39	53	53+d1/2	76	12	60°	74	7	85	592
SLS4	M36×4.5 M39×4.5 M42×4.5 M45×4.5 M48×4.5	114	318	36 39 42 45 48	62	62+d1/2	95	12	60°	110	8	85	880
SLS5	M45×5 M48×5 M52×5 M56×5.5 M60×5.5	145	390	45 48 52 56 60	75	75+d1/2	120	12	60°	169	9	85	1328
SLS6	M64×6 M68×6 M72×6 M76×6 M80×6	180	514	64 68 72 76 80	95	95+d1/2	152	12	90°	275	10	85	2160
SLS7	M80×6 M90×6 M100×6 M110×6 M120×6	250	708	80 90 100 110 120	145	145+d1/2	240	12	90°	619	11	85	4880
SLS8	M125×6 M140×6 M160×6	250	765	125 140 160	170	170+d1/2	275	12	90°	830	12	85	6640
